隨著0201片式元件及0.3Pinch集成線路的廣泛應用，企業對產品品質的要求越來越高，光靠人眼目視的檢查已經無法確保產品的品質。此時，AOI技術應運而生，作為SMT家族里的新人，AOI的出現有效地解決了表面貼片品質檢測難得問題。
AOI跟之前所講的印刷機和貼片機有著很多相似之處，只不過它不是像印刷機和貼片機那樣的生產設備。雖然說它不是生產設備，卻有著與生產密不可分的關系。本任務通過對AOI的全面介紹，讓學生能掌握其工作原理。
1.AOI的分類

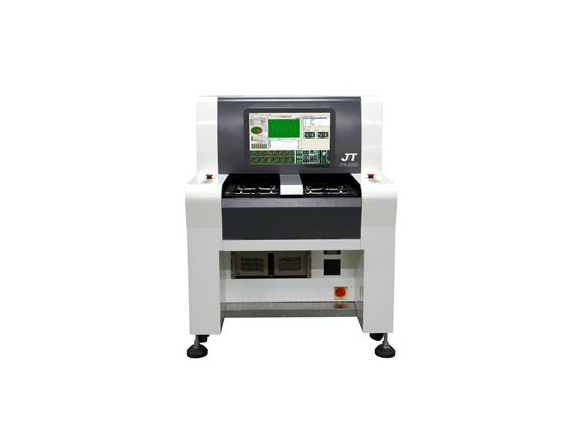

AOI的全稱是 Automatic Optic Inspection(自動光學檢測),是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備，AOI是近幾年才星期的一種新型測試技術，但發展迅速，目前很多工廠都推出了AOI檢測設備。AOI就是再生產線中所處位置不用，可分為在線式和離線式AOI。雖有分工，但他們的工作原理都是一樣的。
①.在線式：是可以放在流水線上同SMT流水線上的其他設備同時使用的光學檢測儀。節奏與生產線其他設備生產節拍相同，根據檢測的目的的不同，可以放在生產線上的不同位置。在線式AOI采用100%實現全檢的檢測方式，自動化程度高，隨著流水線自動完成所有檢測。ESD憂慮程度低，因為是自動作業，檢測環節基本不用考慮這個問題。在線式AOI的人工勞動強度也是很低的，除了設備編程外基本不需要人工協助。而且沒有污染。
②.離線式AOI:是不可以放在流水線上同SMT流水線一起使用的光學檢測儀，但是可以放在其他位置對SMT流水線上的pcb板進行檢測。離線式的檢測方式是抽檢或者分批抽檢，它的自動化程度中等，需要人工協助完成檢驗。ESD憂慮較高，因為檢驗環節需要工人協助，而且敏感元件需要格外小心處理。在離線式AOI使用過程中每一塊板的檢驗都需要人工放入，檢驗完后也需要人工拿出。相對于在線式AOI，離線式AOI會造成光污染，檢測員近距離接觸會受到高亮度光源的長期刺激。
2.AOI的結構
無論是在線式AOI還是離線式AOI，他們的結構原理都是一樣的，通常是由圖像采集，運動控制系統，圖像處理系統和數據處理系統組成。相對于其他SMT設備，AOI結構相對簡單。
