在PCBA加工中，最常見的電子元器件要數電容了，它廣泛的出現在各種功能的PCB線路板中，那么電容在PCB線路板中的功能是什么？怎么樣去識別各種不同的電容呢？下面的技術員就給您介紹最常見的電子元器件—電容。
1、基本知識
電容是由緊靠的兩片金屬膜,中間用不同介質材料填充組成的電子元件。電容在電路中的主要作用是通交流阻直流。
電容在電路板上的對應位置一般會用英文字母“C”和兩個數字表示，如“C13”表示電路板中編號為13的電容。
貯存電能的大小就是電容容量的大小, 容抗是指電容對交流輸入信號的阻礙作用,它主要和電容容量和交流信號輸入的頻率有關。
容抗XC=1/2πfc ，其中f表示交流輸入信號的頻率,C表示電容容量。

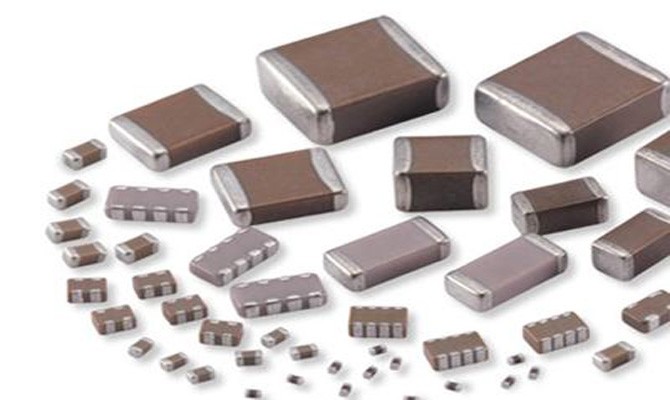

常用電容的種類有瓷片電容、電解電容、獨石電容、貼片電容、滌綸電容和鉭電容等。
2、識別方法
識別電容的方法主要有數標法、直標法和色標法三種形式。
電容的基本單位是法拉,用英文字母F表示。其它常用單位還有：毫法(mF)、微法(uF)、納法(nF)、皮法(pF)。
換算關系為：1F=103mF=106 uF =109nF=1012pF。
容量大的電容，其容量值在電容上直接標明,如12uF/15V；
容量小的電容，其容量值在電容上用字母表示或數字表示：
字母表示法：1m=103 uF 1P2=1.2pF 1n=103pF
數字表示法：一般用三個數字表示容量的大小,前兩位數字表示電容值的有效數字,第三位數字是10的倍數。
如：102表示10*102pF=103pF 224表示22*104pF=0.22 uF
3、電容容量誤差表
符號 | F | G | J | K | L | M |
誤差 | ±1% | ±2% | ±5% | ±10% | ±15% | ±20% |
例如：一瓷片電容標識為104J表示容量為0. 1 uF、誤差為±5%。
在pcba加工中，準確的識別電容的種類，不僅可以提高工作效率，也能保證產品質量。追求高質量的產品是和您共同的追求。
